Назначение и условия эксплуатации
Трёхфазные масляные герметичные трансформаторы серии ТМГСУ с симметрирующим устройством предназначены для преобразования и распределения электрической энергии в сетях с глухозаземлённой нейтралью напряжением 10(6) кВ на низшее напряжение 0,4 кВ. Их основная задача — электроснабжение потребителей со смешанной нагрузкой (трёхфазной и однофазной) с одновременным автоматическим выравниванием фазных напряжений, что исключает опасный перекос фаз и снижает потери в сети.
Трансформаторы ТМГСУ рассчитаны на длительный режим работы в следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающей среды — согласно климатическому исполнению;
- относительная влажность — до 100% при +25 °C (допускается конденсация);
- окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.
Оборудование соответствует ГОСТ 11677-85, ГОСТ 14209-97 и требованиям ПУЭ (главы 2.1, 4.2).
Климатическое исполнение и размещение
Герметичные трансформаторы ТМГСУ выпускаются в нескольких климатических исполнениях, адаптированных к работе в различных макроклиматических районах.
| Исполнение | Диапазон температур | Условия размещения |
|---|---|---|
| У1 Исполнение | от –45 до +40 °C Диапазон температур | На открытом воздухе, умеренный климат Условия размещения |
| УХЛ1 Исполнение | от –60 до +40 °C Диапазон температур | На открытом воздухе, холодный климат Условия размещения |
| У3 Исполнение | от –45 до +40 °C Диапазон температур | Закрытые неотапливаемые помещения Условия размещения |
Выбор исполнения осуществляется по ГОСТ 15150-69. Для распределительных сетей с неравномерной нагрузкой в условиях холодного климата рекомендуется исполнение УХЛ1 с морозостойкими уплотнениями.
Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Допустимые превышения температур для герметичных масляных трансформаторов регламентированы ГОСТ 11677-85.
Специфика и особенности
Трансформаторы ТМГСУ сочетают герметичную конструкцию и встроенное симметрирующее устройство (СУ). Устройство представляет собой специальную обмотку или автотрансформатор, включённые по схеме зигзага, которые автоматически перераспределяют токи нулевой последовательности и выравнивают фазные напряжения при неравномерной загрузке фаз.
- автоматическое симметрирование напряжений — снижает отклонение фазных напряжений до ±2% при перекосе нагрузки до 30%;
- отсутствие необходимости в дополнительных внешних балансирах или симметрирующих трансформаторах;
- герметичный гофрированный бак без расширителя — исключает контакт масла с атмосферой и старение изоляции;
- допускает длительную работу с несимметричной нагрузкой без ухудшения электрических характеристик;
- сочетание функций трансформатора и симметрирующего аппарата в одном баке экономит место и упрощает монтаж.
Завод предлагает трансформаторы ТМГСУ исключительно в гофрированных герметичных баках, которые выполняют роль теплообменника и компенсатора объёма масла.
Основные комплектующие
Трансформаторы ТМГСУ укомплектованы устройствами, обеспечивающими безопасную и надёжную работу с автоматическим симметрированием.
- Силовой трансформатор с симметрирующей обмоткой — трёхфазный, масляный, мощность от 25 до 630 кВА.
- Высоковольтные вводы — проходные фарфоровые изоляторы на 6 или 10 кВ.
- Низковольтные вводы — контактные зажимы для подключения шин или кабелей.
- Переключатель без возбуждения (ПБВ) — для регулировки напряжения ±2×2,5%.
- Предохранительный клапан — защита бака от избыточного давления.
- Мановакуумметр — контроль давления и герметичности.
- Маслоуказатель — визуальный контроль уровня масла.
| Устройство | Назначение | Примечание |
|---|---|---|
| Симметрирующая обмотка Устройство | Выравнивание фазных напряжений Назначение | Встроена в активную часть Примечание |
| ПБВ Устройство | Регулировка напряжения без возбуждения Назначение | ±2×2,5% от номинала Примечание |
| Мановакуумметр Устройство | Контроль герметичности Назначение | Класс точности 1,5 Примечание |
Требования к эксплуатации
Эксплуатация трансформаторов ТМГСУ должна вестись обученным персоналом в соответствии с ПТЭЭП, ПУЭ и заводским руководством.
Перед пуском
- проверьте показания мановакуумметра — давление должно соответствовать температуре окружающей среды;
- убедитесь в отсутствии течи масла по уплотнениям и сварным швам;
- измерьте сопротивление изоляции обмоток мегаомметром;
- проверьте правильность подключения симметрирующей обмотки (нейтраль глухозаземлена).
В процессе работы
- допускается длительная работа с неравномерной нагрузкой фаз, но суммарный ток нулевого провода не должен превышать 25% номинального линейного тока;
- контролируйте температуру масла — верхний предел +95 °C;
- не реже раза в год проверяйте состояние контактов и симметрирующего устройства.
Допустимые нагрузки и предельно допустимые превышения температуры для масляных герметичных трансформаторов с симметрирующим устройством устанавливаются по ГОСТ 14209-97 и ПУЭ, гл. 2.1.
Безопасность и эксплуатационные преимущества
Трансформаторы ТМГСУ обеспечивают безопасную работу и высокое качество электроэнергии в распределительных сетях.
- Электробезопасность — заземлённый бак, изолированные вводы, контроль изоляции;
- Пожаробезопасность — герметичный бак исключает контакт масла с кислородом, масло не поддерживает горение;
- Стабильное напряжение — встроенное симметрирующее устройство подавляет перекос фаз, вызванный однофазными нагрузками;
- Экологичность — исключены утечки масла, не требуется его замена и утилизация;
- Простота обслуживания — не требует доливки масла, осмотр сводится к визуальному контролю.
«Трансформатор ТМГСУ — это в первую очередь качество электроэнергии. Симметрирующее устройство автоматически подтягивает просевшую фазу, не давая уйти напряжению за пределы ГОСТ. В сельских сетях это спасение для бытовых приборов и насосов».
Главный технолог завода
Техническое обслуживание
Регламент обслуживания ТМГСУ сведён к минимуму благодаря герметичной конструкции, но требует периодического контроля давления и состояния симметрирующего устройства.
Виды и периодичность
| Вид обслуживания | Периодичность | Основные операции |
|---|---|---|
| Профилактический осмотр Вид обслуживания | 1 раз в 6 мес Периодичность | Осмотр бака, уплотнений, мановакуумметра, проверка затяжки контактов Основные операции |
| Текущий ремонт Вид обслуживания | 1 раз в 4 года Периодичность | Подтяжка контактов, проверка работы ПБВ, замена уплотнителей при необходимости Основные операции |
| Капитальный ремонт Вид обслуживания | По результатам испытаний Периодичность | Ревизия симметрирующего устройства, замена масла (крайне редко) Основные операции |
Масло не требует замены при стабильных показаниях давления и температуры. Отбор пробы производится только при подозрении на нарушение герметичности.
Согласно ПТЭЭП, приложение 3, п. 1.3.8, для герметичных масляных трансформаторов интервал испытаний масла может быть увеличен при стабильном внутреннем давлении.
Конструкция, устройство

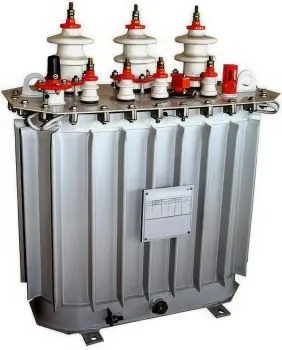

Трансформатор ТМГСУ состоит из активной части с симметрирующей обмоткой, помещённой в цельносварной гофрированный бак, и комплекта контрольно-измерительных приборов. Бак полностью заполнен трансформаторным маслом, без воздушной подушки.
Активная часть и симметрирующее устройство
Магнитная система шихтованная, из холоднокатаной электротехнической стали. Основные обмотки ВН и НН выполнены медным или алюминиевым проводом. Дополнительная симметрирующая обмотка соединена по схеме зигзага и включена параллельно нагрузке, создавая путь для токов нулевой последовательности. Это устраняет смещение нейтрали и выравнивает фазные напряжения.
Гофрированный бак
| Параметр | Характеристика | Преимущество |
|---|---|---|
| Конструкция Параметр | Цельносварной, гофрированные стенки Характеристика | Теплоотвод и компенсация расширения масла Преимущество |
| Герметичность Параметр | Полная, без расширителя и воздухоосушителя Характеристика | Исключает контакт масла с атмосферой Преимущество |
| Обслуживание Параметр | Не требует доливки масла Характеристика | Минимальные эксплуатационные затраты Преимущество |
Симметрирующее устройство выполнено в общем баке с основным трансформатором и не требует отдельных подключений. Выводы нейтрали НН заземлены.
Конструкция бака и изоляционные промежутки соответствуют требованиям ГОСТ 11677-85 в части механической прочности и герметичности.
Собственное производство
Завод осуществляет серийный выпуск трансформаторов ТМГСУ с полным технологическим циклом: от изготовления обмоток до финальных испытаний симметрирующего устройства.
- изготовление магнитной системы и намотка основных и симметрирующей обмоток на станках с ЧПУ;
- сварка гофрированных баков с ультразвуковым контролем швов;
- сборка активной части, вакуумная сушка и заливка масла с последующей герметизацией;
- проверка работы симметрирующего устройства при неравномерной нагрузке фаз на испытательном стенде;
- приёмо-сдаточные испытания электрической прочности и герметичности.
«Мы производим симметрирующие обмотки по собственной запатентованной технологии, которая обеспечивает минимальное сопротивление нулевой последовательности и быстрое выравнивание фазных напряжений без применения электронных компонентов».
Ведущий инженер-конструктор
Линейка продукции
Завод выпускает трансформаторы ТМГСУ мощностью от 25 до 630 кВА, напряжением 6–10/0,4 кВ.
| Мощность, кВА | Напряжение ВН, кВ | Напряжение НН, кВ |
|---|---|---|
| 25 Мощность, кВА | 6; 10 Напряжение ВН, кВ | 0,4 Напряжение НН, кВ |
| 40 Мощность, кВА | 6; 10 Напряжение ВН, кВ | 0,4 Напряжение НН, кВ |
| 63 Мощность, кВА | 6; 10 Напряжение ВН, кВ | 0,4 Напряжение НН, кВ |
| 100 Мощность, кВА | 6; 10 Напряжение ВН, кВ | 0,4 Напряжение НН, кВ |
| 160 Мощность, кВА | 6; 10 Напряжение ВН, кВ | 0,4 Напряжение НН, кВ |
Полный перечень моделей с установочными размерами и весом предоставляется по запросу.
Расшифровка маркировки
Маркировка на примере ТМГСУ-160/10-0,4 У1:
- Т — трёхфазный;
- М — естественное масляное охлаждение;
- Г — герметичное исполнение (гофрированный бак);
- СУ — со встроенным симметрирующим устройством;
- 160 — номинальная мощность, кВА;
- 10 — класс напряжения обмотки ВН, кВ;
- 0,4 — номинальное напряжение обмотки НН, кВ;
- У1 — климатическое исполнение.
Надежность продукции и гарантийное обслуживание
Все трансформаторы ТМГСУ перед отгрузкой проходят полный цикл приёмо-сдаточных испытаний, включая проверку эффективности симметрирующего устройства.
Заводские испытания включают: измерение сопротивления изоляции, проверку коэффициента трансформации, испытание электрической прочности по ГОСТ 1516.3-96, проверку симметрирующего устройства при неравномерной нагрузке. Протоколы прилагаются к паспорту.
Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. При обнаружении заводских дефектов завод обязуется выполнить ремонт или замену оборудования.
Соблюдение правил транспортировки, монтажа и эксплуатации в соответствии с ПТЭЭП и руководством завода-изготовителя — обязательное условие гарантии.
Как сделать заказ?
Для оформления заказа направьте заполненный опросный лист, указав:
- мощность и напряжения ВН/НН;
- климатическое исполнение;
- тип и конфигурацию низковольтных выводов;
- особые требования к симметрирующему устройству (при необходимости).
Наши инженеры подготовят коммерческое предложение в течение 1–2 рабочих дней.
Условия оплаты
Стандартные условия сотрудничества:
- предоплата 50% — запуск в производство;
- окончательный расчёт — перед отгрузкой после извещения о готовности;
- возможна отсрочка для постоянных заказчиков.
Цены фиксируются спецификацией до конца календарного месяца. Доставка — транспортом завода или самовывоз.
Персональный подбор и быстрый заказ
Инженеры завода помогут подобрать трансформатор ТМГСУ с учётом характера нагрузок и степени несимметрии в вашей сети. Мы рассчитаем необходимую мощность симметрирующего устройства и предложим оптимальную модель.
Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Срок изготовления стандартных моделей — от 4 до 6 недель.
«ТМГСУ — это не просто трансформатор, а комплексное решение проблемы качества электроэнергии. Мы делаем сети стабильными, а потребителей — довольными».
Руководитель отдела продаж
Нормативная база
Производство и эксплуатация трансформаторов ТМГСУ регламентируются следующими основными документами:
| Обозначение | Наименование | Применение |
|---|---|---|
| ГОСТ 11677-85 Обозначение | Трансформаторы силовые. Общие технические условия Наименование | Проектирование и производство Применение |
| ГОСТ 14209-97 Обозначение | Трансформаторы силовые масляные. Допустимые нагрузки Наименование | Эксплуатация, перегрузки Применение |
| ГОСТ 32144-2013 Обозначение | Нормы качества электрической энергии Наименование | Требования к симметрии напряжений Применение |
| ПУЭ (7-е изд.) Обозначение | Правила устройства электроустановок (гл. 2.1, 4.2) Наименование | Проектирование и монтаж Применение |
| ПТЭЭП Обозначение | Правила технической эксплуатации электроустановок потребителей Наименование | Эксплуатация и обслуживание Применение |
Конкретные значения изоляционных расстояний и испытательных напряжений — по ГОСТ 1516.3-96, программы приёмо-сдаточных испытаний — по ТУ предприятия, согласованным с ГОСТ 11677-85.
