100% Готовые к работе
Паспорт и протокол испытаний
Гарантия до 5 летЗапросите актуальную стоимость по почте
Наши преимущества
Продажа без посредников и переплат!
Отправим до объекта в любой регион РФ
Подробное описание
КСО 200 — камера сборная одностороннего обслуживания, предназначенная для комплектования распределительных устройств напряжением 6 или 10 кВ в сетях трёхфазного переменного тока частотой 50 Гц. Камеры КСО 200 выполняют функции приёма, распределения и учёта электроэнергии, коммутации и защиты отходящих линий и вводов в распределительных устройствах с изолированной нейтралью либо с нейтралью, заземлённой через дугогасящий реактор.
Заводская документация на КСО 200 содержит сведения о схеме главных цепей, типе коммутационного аппарата и параметрах вторичных соединений. Корпус выполняется в виде цельнометаллического каркаса с односторонним обслуживанием. Все элементы первичной и вторичной коммутации смонтированы и испытаны на заводе. На фасаде расположены приводы коммутационных аппаратов, панель управления и сигнализации. Внутри установлены высоковольтный выключатель нагрузки или разъединитель, трансформаторы тока и напряжения, предохранители и приборы релейной защиты.
Монтаж и эксплуатация должны соответствовать ПУЭ (гл. 4.2), ПТЭЭП, ГОСТ 14693-90 и заводским ТУ.
Камера КСО 200 поставляется полностью собранной и испытанной
Для подъёма и перемещения камеры на корпусе предусмотрены транспортировочные проушины. В нижней части установлены заземляющий зажим и кабельные вводы для подключения отходящих линий. Монтаж ведётся на подготовленное бетонное основание с закладными деталями или на металлическую раму. Камеры стыкуются в ряд, образуя единую шинную систему распределительного устройства.
Ключевые особенности КСО 200
| # | Особенность | Описание |
|---|---|---|
| 1 # | Одностороннее обслуживание Особенность | Все органы управления и доступа расположены с фасадной стороны. Это минимизирует площадь распределительного устройства и упрощает компоновку. Описание |
| 2 # | Простота и надёжность Особенность | Вместо сложных выкатных элементов используются стационарные разъединители и выключатели нагрузки. Конструкция проверена десятилетиями эксплуатации. Описание |
| 3 # | Безопасность Особенность | Механические блокировки исключают ошибочные операции. Заземляющие ножи сблокированы с главными контактами. Смотровые окна позволяют визуально контролировать положение ножей. Описание |
| 4 # | Заводская готовность Особенность | Камера проходит полный цикл приёмо-сдаточных испытаний и отгружается в полностью собранном виде, готовой к монтажу и подключению кабелей. Описание |
«Камеры КСО 200 — это простота и надёжность, возведённые в абсолют. Минимум движущихся частей, стационарные аппараты и проверенные схемы делают их идеальным решением для распределительных пунктов, где важна каждая копейка и каждый квадратный метр».
— Главный технолог завода-изготовителя
Комплект поставки и прилагаемые документы
- Камера КСО 200 согласно опросному листу и спецификации.
- Шинные мосты для стыковки в ряд (в соответствии с заказом).
- Технический паспорт с протоколом заводских приёмо-сдаточных испытаний.
- Руководство по монтажу и инструкция по вводу в эксплуатацию.
- Схема электрическая принципиальная и схема внешних соединений.
- Сертификаты (декларации) соответствия на коммутационные аппараты и трансформаторы.
Условия и требования, предъявляемые к эксплуатации
- Продолжительный режим работы (S1) в сетях с частотой 50 Гц.
- Установка только внутри закрытых помещений (ЗРУ) с температурой от –10 до +40 °C.
- Высота над уровнем моря — не более 1000 м.
- Относительная влажность воздуха — до 80% при +20 °C.
- Обязательная приточно-вытяжная вентиляция с кратностью воздухообмена не менее 1,5 в час.
- Перед включением обязательны высоковольтные испытания аккредитованной электролабораторией.
- Климатическое исполнение — УХЛ3 или У3 по ГОСТ 15150-69.
- секционирование шин через камеры с секционным разъединителем или выключателем;
- идентичность параметров трансформаторов тока и напряжения в цепях учёта;
- фазировка и проверка чередования фаз перед включением секционного аппарата;
- соответствие тока термической стойкости шин расчётным токам КЗ на секции.
- взрывоопасные и химически агрессивные среды;
- постоянные вибрации и ударные нагрузки;
- наружная установка без соответствующего климатического исполнения (для улицы требуется КРУН).
* Приёмо-сдаточные испытания — по ГОСТ Р 52565-2006. Габаритный чертёж — по ГОСТ 2.109-73.
Контрольно-измерительные приборы и сигнализация
| # | Прибор | Функция |
|---|---|---|
| 1 # | Реле максимального тока (РТ-40) Прибор | Токовая защита отходящих линий от коротких замыканий и перегрузок. Функция |
| 2 # | Счётчик электроэнергии Прибор | Технический или коммерческий учёт активной и реактивной энергии. Функция |
| 3 # | Указатели наличия напряжения Прибор | Визуальный контроль наличия напряжения на кабельных вводах. Функция |
| 4 # | Сигнальная арматура Прибор | Светодиодная индикация положения коммутационных аппаратов и срабатывания защит. Функция |
Преимущества камеры КСО 200
- Компактные габариты — ширина камеры от 500 мм и одностороннее обслуживание позволяют рационально использовать площадь ЗРУ.
- Низкая стоимость — стационарные разъединители и простые релейные защиты делают КСО экономически эффективным решением для распределительных пунктов.
- Минимальное обслуживание — стационарные аппараты не требуют сложной ревизии; достаточно ежегодного осмотра и чистки изоляторов.
- Механические блокировки — исключают ошибочные действия персонала: включение заземляющих ножей при включённом разъединителе.
- Гибкость конфигурации — камера комплектуется по опросному листу под конкретную схему: ввод, отходящие линии, ТН, ТСН, секционирование.
- Визуальный контроль — смотровые окна позволяют контролировать положение ножей разъединителей и заземлителей без открытия дверей.
Технические особенности КСО 200
| Особенность | Описание | Эффект |
|---|---|---|
| Стационарная установка Особенность | Коммутационные аппараты смонтированы стационарно, без выкатных тележек Описание | Снижение стоимости, упрощение обслуживания, повышение вибростойкости Эффект |
| Назначенный срок службы Особенность | Не менее 30 лет при соблюдении ПТЭЭП Описание | Длительный межремонтный интервал, низкая стоимость жизненного цикла Эффект |
| Простота вторичных цепей Особенность | Релейная защита на электромеханических или микропроцессорных реле Описание | Возможность обслуживания персоналом без специальной подготовки Эффект |
Назначение и область применения
Камеры КСО 200 устанавливаются в закрытых распределительных устройствах (ЗРУ) на распределительных пунктах городских и сельских электросетей, в цеховых подстанциях промышленных предприятий, на объектах малой генерации. Выполняют функции вводных, отходящих, секционных и учётных ячеек в сетях напряжением 6 или 10 кВ с изолированной нейтралью либо с нейтралью, заземлённой через дугогасящий реактор. Применяются там, где требуется простое, надёжное и экономичное распределительное устройство без сложных выкатных элементов.

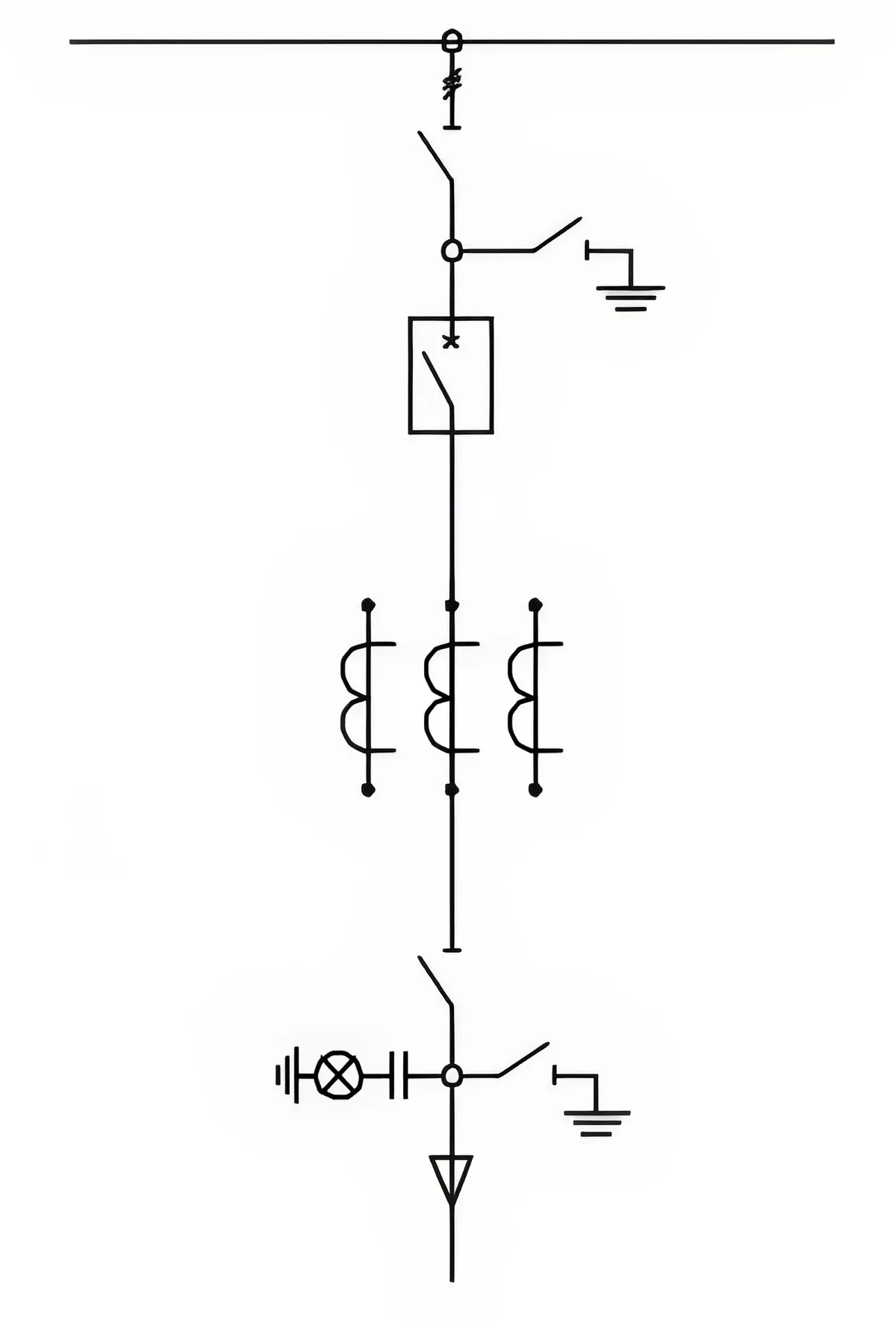

Принцип действия
- Напряжение 6 или 10 кВ подаётся на сборные шины камеры через шинный мост от соседних камер.
- Главный разъединитель или выключатель нагрузки подключает первичную цепь к кабельному отводу через трансформаторы тока.
- Трансформаторы тока преобразуют первичный ток в стандартный сигнал для релейной защиты и приборов учёта.
- При коротком замыкании срабатывает релейная защита, отключая выключатель нагрузки или подавая сигнал на вышестоящий выключатель.
- Трансформатор напряжения питает вторичные цепи измерения, учёта и сигнализации.
Способ монтажа и установка
Камеры КСО 200 устанавливаются в ряд на общую раму или закладные детали. Подъём осуществляется за транспортировочные проушины. Присоединение силовых кабелей производится в кабельном отсеке через контактные зажимы. Заземляющий зажим подключается к общему контуру заземления ЗРУ. Монтаж ведётся на ровное бетонное основание; стыковка камер — через шинные мосты с болтовым соединением. Ширина прохода обслуживания — не менее 800 мм с фасадной стороны.
Схема погрузки и разгрузки
Введение в эксплуатацию
Перед первым включением выполняется визуальный осмотр на отсутствие механических повреждений, проверяются комплектность и затяжка болтовых соединений. Измеряется сопротивление изоляции (не менее 300 МОм). Проводится испытание изоляции повышенным напряжением 42 кВ в течение 1 мин. Проверяется работа разъединителей, заземляющих ножей и блокировок. Настраиваются релейные защиты. Нагрузку поднимают плавно, контролируя нагрев контактов тепловизором.
Важно: при первом включении после монтажа обязательна фазировка и проверка чередования фаз. Работы выполняются по наряду-допуску персоналом с группой по электробезопасности не ниже IV.
Правила технического обслуживания
- Ежегодный визуальный осмотр изоляторов, контактных соединений и кабельных муфт.
- Измерение сопротивления изоляции и переходных сопротивлений контактов.
- Проверка работы механических блокировок разъединителей и заземляющих ножей.
- Тепловизионный контроль контактных соединений под нагрузкой.
- Чистка изоляторов и корпуса от пыли.
- Высоковольтные испытания в сроки, установленные ПТЭЭП.
- Проверка уставок релейной защиты и тестирование цепей сигнализации.
Структура условного обозначения
| Обозначение | Расшифровка |
|---|---|
| КСО 200 | камера сборная одностороннего обслуживания серия |
| X / X | коды вариантов первичной (силовой) и вторичной (релейно-измерительной) схем |
| XX | климатическое исполнение по ГОСТ 15150-69 |
Как выбрать камеру КСО 200
При выборе камеры КСО необходимо руководствоваться проектом распределительного устройства, опросным листом и техническими условиями. Основные параметры для выбора:
- Номинальное напряжение сети — 6 или 10 кВ.
- Номинальный ток шин и коммутационного аппарата — определяется расчётной мощностью нагрузки.
- Ток термической и электродинамической стойкости — должен превышать расчётный ток КЗ на шинах.
- Схема главных цепей (Л, СР, ТН, ТСН) — определяется функцией камеры в РУ.
- Тип коммутационного аппарата: разъединитель, выключатель нагрузки или предохранитель-разъединитель.
- Класс точности трансформаторов тока: для АСКУЭ — 0,2S или 0,5S; для защиты — 5P10 или 10P10.
- Климатическое исполнение — УХЛ3 для закрытых помещений.
При параллельной работе секций через секционный разъединитель его параметры выбираются по ГОСТ 30830-2002 с таким расчётом, чтобы оставшаяся в работе секция выдерживала нагрузку с учётом разрешённых перегрузок.
Часто задаваемые вопросы
Чем КСО 200 отличается от КРУ?
КСО 200 — камера одностороннего обслуживания со стационарными аппаратами и установкой вплотную к стене. КРУ — устройство с выкатными тележками и двухсторонним обслуживанием. КСО компактнее и дешевле, но требует снятия напряжения со сборных шин для ревизии аппаратов.
Можно ли установить КСО 200 вплотную к стене?
Да, в этом главное преимущество КСО. Все органы управления и доступа расположены с фасадной стороны. Требуется только проход обслуживания спереди — не менее 800 мм.
Какие типы схем главных цепей поддерживает КСО 200?
Типовые схемы: линейная ячейка отходящей линии (Л), секционный разъединитель (СР), ячейка трансформатора напряжения (ТН), ячейка трансформатора собственных нужд (ТСН). Полный перечень схем описан в типовых альбомах производителя.
Можно ли заменить КРУ на КСО 200 в существующем проекте?
Только при полном пересчёте проекта. КСО требует снятия напряжения со сборных шин для ревизии, что может противоречить требованиям по бесперебойности электроснабжения.
Проектирование, монтаж и эксплуатация КСО 200 должны выполняться в соответствии с ПУЭ (гл. 4.2), ПТЭЭП, ГОСТ 14693-90 и ТУ завода-изготовителя. Приёмо-сдаточные испытания — по ГОСТ Р 52565-2006.
Нормативная база
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 14693-90 Нормативный документ | Устройства комплектные распределительные негерметизированные в металлической оболочке Область регулирования |
| 2 # | ГОСТ Р 52565-2006 Нормативный документ | Выключатели переменного тока на напряжение 6–35 кВ Область регулирования |
| 3 # | ПУЭ (гл. 4.2) Нормативный документ | Требования к распределительным устройствам выше 1 кВ Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
Технические характеристики
Вид оборудования | КСО |
Рабочая частота сети переменного тока | 50 Гц |
Климатическое исполнение и категория размещения |
|
Степень защиты | от IP00 до IP21 |
Сейсмостойкость | 6 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Серийный номер | ЯТ249/2026 |
Номер партии | 75В47-2026 |
Чертежи и габаритные размеры
Длина, мм | 600 мм (для вводных/секционных) / 750 мм (для линейных с выкатной тележкой) |
Ширина, мм | 1400 мм (стандарт) |
Высота, мм | 2600 (с учетом встроенного шкафа РЗиА сверху). Без верхнего отсека: ~2200 мм |
Полный вес | 650–750 кг (для линейной ячейки с выключателем VRS/P и кабельным отсеком) до 850 кг (для вводной с мощными ТТ и разъединителем) |
Устройство и конструкция КСО 200
Ключевые элементы конструкции
| # | Элемент | Назначение |
|---|---|---|
| 1 # | Металлический каркас Элемент | Цельнометаллический корпус из оцинкованной стали с порошковым покрытием; одностороннее обслуживание, установка вплотную к стене. Назначение |
| 2 # | Стационарный разъединитель Элемент | Главный коммутационный аппарат с ручным приводом; обеспечивает видимый разрыв цепи и заземление отходящих линий. Назначение |
| 3 # | Трансформаторы тока и напряжения Элемент | Преобразуют первичные токи и напряжение в стандартные сигналы для приборов учёта, измерения и релейной защиты. Назначение |
| 4 # | Заземляющие ножи Элемент | Заземляют отходящие кабельные линии при проведении ремонтных работ; механически сблокированы с главным разъединителем. Назначение |
| 5 # | Смотровые окна Элемент | Позволяют визуально контролировать положение ножей разъединителей и заземлителей без открытия дверей камеры. Назначение |
Камера КСО 200 выполнена в цельнометаллическом каркасе с односторонним обслуживанием. Все органы управления и доступа расположены с фасадной стороны, что позволяет устанавливать камеры вплотную к стене. Стационарные коммутационные аппараты смонтированы внутри корпуса; их приводы выведены на фасад. Смотровые окна обеспечивают визуальный контроль положения контактов без открытия дверей.
Разъединитель или выключатель нагрузки — основной коммутационный элемент КСО 200. Отключает рабочие токи и обеспечивает видимый разрыв цепи при ремонтных работах. Заземляющие ножи механически сблокированы с главными контактами, что исключает ошибочное заземление под напряжением.
Монтаж и эксплуатация должны соответствовать ПУЭ (гл. 4.2), ПТЭЭП, ГОСТ 14693-90 и заводским ТУ.
Габаритные и присоединительные размеры
Пространственная привязка КСО 200 на объекте осуществляется строго по заводскому габаритному чертежу. Этот документ содержит все необходимые геометрические параметры для проектирования фундаментов, кабельных каналов и организации проходов в распределительном устройстве.
- Габаритные размеры шкафа: ширина, глубина и высота с учётом шинного моста и кабельного отсека;
- Плановые координаты силовых вводов и кабельных присоединений относительно опорной рамы;
- Размеры проёмов для шинных мостов и кабельных каналов;
- Минимально допустимые проходы для обслуживания: не менее 800 мм с фасадной стороны.
Габаритные размеры могут незначительно варьироваться в зависимости от схемы главных цепей и номинального тока камеры, поэтому при проектировании следует опираться исключительно на документацию завода‑изготовителя. Монтаж ведётся на ровное бетонное основание с закладными деталями или на металлическую раму. Камеры стыкуются в ряд, образуя единую шинную систему распределительного устройства.
Комплект заводской документации
| # | Документ | Содержание |
|---|---|---|
| 1 # | Габаритный чертёж Документ | Установочные и присоединительные размеры, масса, схема строповки Содержание |
| 2 # | Схема электрическая принципиальная Документ | Схема главных цепей, вторичных соединений, маркировка выводов Содержание |
| 3 # | Руководство по монтажу Документ | Требования к установке, стыковке секций, заземлению и прокладке кабелей Содержание |
| 4 # | Протокол заводских испытаний Документ | Результаты проверки изоляции, работы разъединителей и блокировок Содержание |
«Заводской габаритный чертёж КСО 200 — это точный посадочный шаблон. Выверенные координаты каждого ввода, опорной рамы и шинного моста позволяют проектировщикам заранее подготовить фундаменты и кабельные каналы, полностью исключая переделки на площадке».
— Руководитель конструкторского бюро завода‑изготовителя
Особенности конструктивного исполнения КСО 200
| # | Конструктивный узел | Особенность исполнения |
|---|---|---|
| 1 # | Односторонний доступ Конструктивный узел | Установка вплотную к стене — все органы управления, приборы и кабельный отсек доступны с фасада. Экономия до 40% площади ЗРУ. Особенность исполнения |
| 2 # | Стационарные аппараты Конструктивный узел | Разъединители и выключатели нагрузки смонтированы стационарно, без выкатных тележек. Ручной привод с механическими указателями положения. Особенность исполнения |
| 3 # | Система блокировок Конструктивный узел | Механические блокировки исключают включение заземляющих ножей при включённом разъединителе и наоборот. Доступ в отсек — при заземлённой линии. Особенность исполнения |
| 4 # | Вторичные цепи Конструктивный узел | Релейная защита на электромеханических реле (РТ-40, РТ-80) или микропроцессорных терминалах. Приборы учёта и измерения на фасаде. Особенность исполнения |
| 5 # | Защитное покрытие Конструктивный узел | Каркас из оцинкованной стали с порошковым эпоксидным покрытием RAL 7035. Антикоррозионная защита рассчитана на весь срок службы в ЗРУ. Особенность исполнения |
Опции по запросу заказчика
По желанию заказчика возможна:- Установка счётчика коммерческого учёта (АСКУЭ) с классом точности 0,2S или 0,5S;
- Установка дополнительных трансформаторов тока нулевой последовательности;
- Установка контактных зажимов для присоединения шин или кабеля;
- Установка микропроцессорного терминала РЗА вместо электромеханических реле;
- Установка ограничителей перенапряжения (ОПН) на вводе.
Требования к фундаменту и установке
Проектирование фундамента для КСО 200 требует точного следования габаритному чертежу. Полная масса камеры в сборе может превышать 500 кг, поэтому основание должно быть рассчитано на статическую нагрузку от всего ряда камер. Заводской чертёж содержит точную разметку опорных швеллеров и проёмов для кабельных каналов.
Камеры устанавливаются в ряд на общую раму или закладные детали. Благодаря одностороннему обслуживанию камеры монтируются вплотную к стене. Ячейки стыкуются шинными мостами и фиксируются болтовыми соединениями. Заземляющий зажим подключается к общему контуру заземления ЗРУ. Ширина прохода обслуживания с фасадной стороны — не менее 800 мм.
Основные размеры для проектирования
| Параметр | Значение | Примечание |
|---|---|---|
| Полная высота Параметр | Согласно чертежу Значение | С учётом шинного моста Примечание |
| Ширина / глубина Параметр | Согласно чертежу Значение | Зависит от схемы и номинального тока Примечание |
| Размеры кабельного канала Параметр | Согласно чертежу Значение | Ширина и глубина проёма в основании Примечание |
| Полная масса Параметр | Согласно чертежу Значение | С коммутационным оборудованием Примечание |
«При установке КСО 200 критически важно учесть односторонний доступ. Наш габаритный чертёж содержит минимально допустимые расстояния до стен и перекрытий с фасадной стороны, гарантируя безопасную эксплуатацию и свободный доступ для осмотра».
— Главный инженер завода-изготовителя
Часто задаваемые вопросы
Какие габариты у камеры КСО 200?
Точные размеры указаны в заводском габаритном чертеже, так как они зависят от схемы главных цепей и номинального тока. Ориентировочно ширина составляет 500–750 мм, глубина — 800–1000 мм, высота — 2200–2600 мм.
Можно ли установить КСО 200 вплотную к стене?
Да, в этом главное преимущество КСО. Все органы управления и доступа расположены с фасадной стороны. Требуется только проход обслуживания спереди — не менее 800 мм.
Чем конструкция КСО 200 отличается от КРУ?
КСО 200 — камера одностороннего обслуживания со стационарными аппаратами и установкой вплотную к стене. КРУ — устройство с выкатными тележками и двухсторонним обслуживанием. КСО компактнее, но требует снятия напряжения со сборных шин для ревизии аппаратов.
Нужен ли кран для монтажа?
При массе камеры до 600 кг достаточно автопогрузчика или гидравлической тележки. Подъём осуществляется за транспортировочные проушины. Схема строповки приведена в руководстве по монтажу.
Проектирование, монтаж и эксплуатация КСО 200 должны выполняться в соответствии с ПУЭ (гл. 4.2), ПТЭЭП, ГОСТ 14693-90 и ТУ завода‑изготовителя. Приёмо-сдаточные испытания — по ГОСТ Р 52565-2006.
Нормативная база
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 14693-90 Нормативный документ | Устройства комплектные распределительные негерметизированные в металлической оболочке Область регулирования |
| 2 # | ГОСТ Р 52565-2006 Нормативный документ | Выключатели переменного тока на напряжение 6–35 кВ Область регулирования |
| 3 # | ПУЭ (гл. 4.2) Нормативный документ | Требования к распределительным устройствам выше 1 кВ Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
Документы
Доставка КСО 200 по России и СНГ
Доставка автомобильным транспортом, Ж/Д или комбинированно (Ж/Д + авто) — до объекта в любой регион РФ.
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Варианты доставки
| Способ доставки | Условия | Срок |
|---|---|---|
| Транспортная компания Способ доставки | Бесплатно доставляем оборудование до терминала ТК. Работаем со всеми основными магистральными перевозчиками Условия | Рассчитывается по маршруту Срок |
| Самовывоз со склада завода Способ доставки | Отгрузка в рабочие дни с 09:00 до 16:00 (Екатеринбург) Условия | В день согласованной отгрузки Срок |
| Экспресс-курьер Способ доставки | Для отправлений до 30 кг (запчасти, документация) Условия | 1–5 рабочих дней Срок |
Полные условия доставки, требования к транспорту и порядок получения груза — на странице «Доставка по всей России».
Гарантия до 5 лет на КСО 200
Перед вводом в эксплуатацию Покупатель предоставляет протокол высоковольтных испытаний от аккредитованной лаборатории. Ежегодное ТО — по регламенту ПУЭ с направлением акта Поставщику.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
Полный список условий и порядок действий при гарантийном случае — на странице «Гарантия на товар».
Способы оплаты КСО 200
- 50% предоплата, 50% — по факту готовности к отгрузке.
- 50/50 по факту загрузки в транспорт Покупателя — с фото- и видеофиксацией.
- Индивидуальные условия — по согласованию.
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Для юрлиц — полный пакет закрывающих документов: УПД, счёт-фактура, ТТН.
Все способы оформления заказа и полные условия оплаты — на странице «Условия оплаты».
Да, система менеджмента качества (СМК) нашего завода сертифицирована на соответствие ГОСТ Р ИСО 9001-2015 (ISO 9001:2015). Это подтверждается действующим сертификатом, выданным независимым органом по сертификации.
Основные реквизиты сертификата СМК:
- Номер сертификата: № FSK.RU.0002.F00034645
- Дата выдачи: 06.11.2024 г.
- Срок действия: до 06.11.2027 г.
- Орган по сертификации: ООО «ЕВРАЗИЙСКИЙ СОЮЗ СЕРТИФИКАЦИИ» (рег. № FSK.RU.0002), аккредитованный в системе добровольной сертификации «ФЕДЕРАЛЬНАЯ СИСТЕМА КАЧЕСТВА».
На какие виды деятельности распространяется сертификат?
- ОКПД2 27.11.4 — Трансформаторы электрические.
- ОКВЭД2 27.11.13 — Производство трансформаторов.
Что даёт сертификат ISO 9001? Он подтверждает, что на заводе внедрены и поддерживаются процессы управления качеством на всех этапах: от проектирования и закупки материалов до производства, испытаний и отгрузки. Регулярно проводятся внутренние аудиты СМК (аттестованными аудиторами, включая руководителя предприятия), а также внешние проверки со стороны сертификационного органа.
Завод также получил разрешение на использование знака соответствия системы менеджмента качества в рекламных буклетах, проспектах, брошюрах и бланках организационно-распорядительной документации на весь срок действия сертификата. Это дополнительно подтверждает легитимность и признание нашей СМК.
Важно: действующая версия сертификата и разрешения на знак соответствия могут быть предоставлены по запросу любому заказчику. Вы также можете проверить их подлинность через орган по сертификации ООО «ЕВРАЗИЙСКИЙ СОЮЗ СЕРТИФИКАЦИИ» (тел. 8(812) 649-93-88, info@essert.ru). Наличие ISO 9001 — одно из обязательных требований для участия в тендерах и долгосрочных контрактах, и мы полностью соответствуем этим требованиям.
Производство трансформаторов на заводе ООО «РУ-ТРАНС» осуществляется в строгом соответствии с действующими нормативными документами РФ. Вся продукция проходит обязательную оценку соответствия и имеет действующую декларацию и сертификаты.
Основные нормативные документы, которым соответствует продукция:
- ГОСТ Р 52719-2007 — «Трансформаторы силовые. Общие технические условия» (в части требований приложений «Г», 48 и 50 раздела 7).
- ГОСТ 12.2.007.2-75 — «Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности».
- ГОСТ 12.2.024-87 — «Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля».
- ГОСТ 1516.3-96 — «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» (пункт 4.14 раздела 4).
На какую продукцию распространяются требования? Декларация о соответствии № РОСС RU Д-RU.РА01.В.46256/24 подтверждает, что вся серийная продукция завода соответствует перечисленным ГОСТам. Речь идёт о трансформаторах трёхфазных силовых масляных серий: ТМ, ТМФ, ТМН, ТМГ, ТМЖ, ТМЗ, ТМСУ, ТМГСУ, ТМГФ с напряжением до 35 кВ и мощностью от 25 до 6300 кВ·А.
Система менеджмента качества завода сертифицирована на соответствие ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) (сертификат № FSK.RU.0002.F00034645, срок действия до 06.11.2027 г.). Это подтверждает, что процессы производства, контроля и управления качеством соответствуют международному стандарту.
Как проверяется соответствие стандартам? Образцы продукции прошли испытания в аккредитованной электротехнической лаборатории ООО «СПУТНИК-ЭНЕРГЕТИКА» (протоколы испытаний №№ 1.214.24 – 9.222.24 от 25.07.2024 года). На основе этих протоколов принята декларация о соответствии по схеме 1д (для серийного выпуска).
Важно: вся документация (декларация, сертификат СМК, протоколы испытаний) действительна на всей территории РФ. По требованию заказчика мы предоставляем заверенные копии вместе с каждой партией оборудования или в электронном виде через запрос.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
